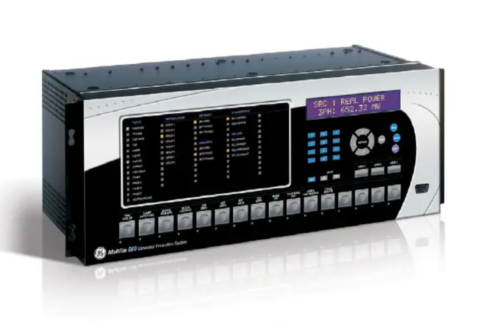

BẢO VỆ QUÁ DÒNG THẤP ÁP
1. Nguyên lý làm việc
- Bảo vệ quá dòng điện là chức năng bảo vệ làm việc dựa trên nguyên lý so sánh giá trị dòng điện đo lường được Im với giá trị dòng điện cài đặt trên rơle It (ngưỡng tác động). Đồng thời cũng so sánh giá trị điện áp đo lường được Um với ngưỡng điện áp cài đặt trên rơ le Ut.
- Khi thoả mãn đồng thời 2 điều kiện (Im ≥ It) & (Um ≤ Ut) thì rơle sẽ tác động sau 1 khoảng thời gian cài đặt trước t.
2. Mục đích sử dụng
- Chức năng bảo vệ này được sử dụng để phân biệt giữa sự cố và quá tải bằng cách khoá điện áp thấp.
Khi sự cố: điện áp giảm thấp hơn
Khi quá tải (nặng): điện áp vẫn nằm trong ngưỡng cho phép

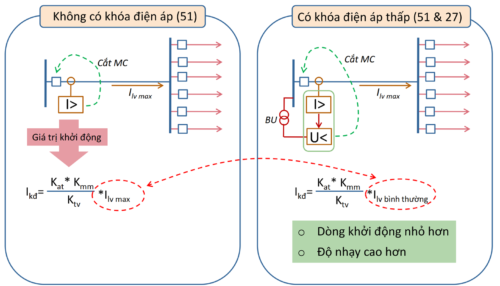

3. Kí hiệu chức năng : 51 & 27, 51V

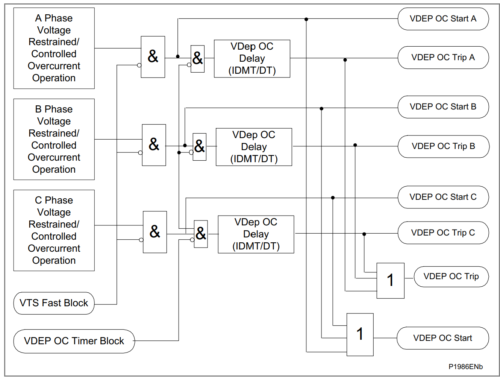

4. Sơ đồ logic làm việc trong Rơ le bảo vệ quá dòng thấp áp 51V
