BẢO VỆ QUÁ DÒNG ĐIỆN
1. Nguyên lý làm việc
- Bảo vệ quá dòng điện là chức năng bảo vệ làm việc dựa trên nguyên lý so sánh giá trị dòng điện đo lường được Im với giá trị dòng điện cài đặt trên rơle It (ngưỡng tác động). Khi Im ≥ It thì rơle sẽ tác động sau 1 khoảng thời gian cài đặt trước t.
2. Phân loại
- Theo hướng công suất bảo vệ:
- Bảo vệ quá dòng có hướng
- Bảo vệ quá dòng vô hướng
- Theo cấu trúc bảo vệ:
- Bảo vệ quá dòng pha
- Bảo vệ quá dòng chạm đất
3. Ký hiệu chức năng
- Bảo vệ quá dòng pha có hướng : F67
- Bảo vệ quá dòng chạm đất có hướng : F67N
- Bảo vệ quá dòng pha vô hướng : F50/51
- Bảo vệ quá dòng chạm đất vô hướng : F50N/51N

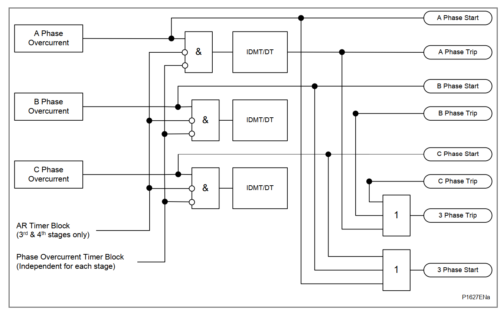

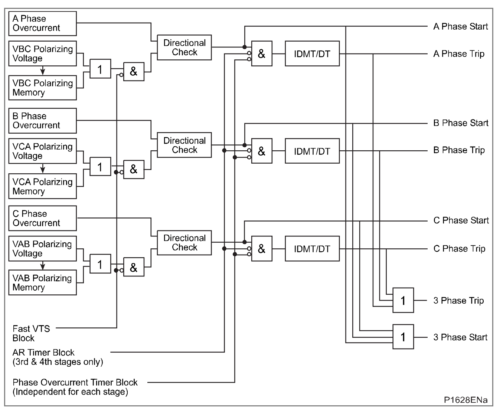

4. Sơ đồ logic làm việc trong Rơ le

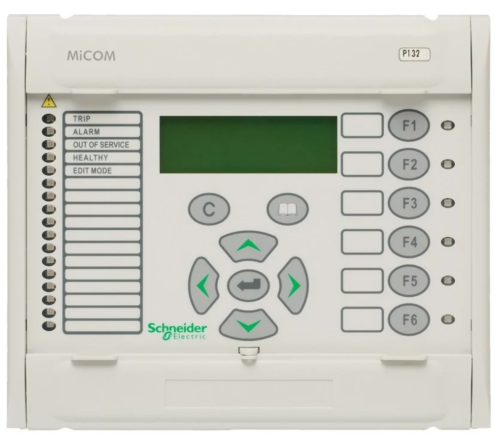

6. Hướng dẫn thí nghiệm

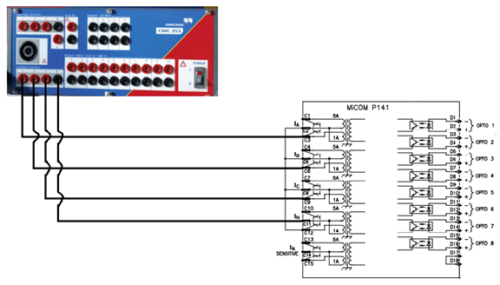

- Đấu nối sơ đồ mạch đúng theo hình bên dưới
- Cấp nguồn cho hợp bộ thử nghiệm, mở phần mềm mô phỏng hợp bộ thử nghiệm trên máy tính.
- Bơm dòng điện giá trị nhỏ, lệch 3 pha (Ví dụ : Pha A,B,C tương ứng 0,1A;0,2A;0,3A) à kiểm tra giá trị đo lường trên rơ le hiển thị đúng.
- Chọn kiểu mô phỏng sự cố pha A-B, B-C, C-A, A – B – C ở hợp bộ thử nghiệm.
- Dựa vào giá trị chỉnh định bảo vệ quá dòng điện trên rơle, Bơm dòng điện tăng từ từ cho đến ngưỡng bảo vệ của rơle, khi nào rơle tác động chức năng bảo vệ dòng điện thì dừng lại, giữ nguyên giá trị bơm và ghi lại giá trị dòng điện tác động vào biên bản.
- Sau khi ghi số liệu dòng điện tác động, giảm dần giá trị dòng cho đến khi rơle không còn tác động chức năng bảo vệ dòng điện thì dừng lại, đây chính là giá trị dòng điện trở về, ghi số liệu vào biên bản.
- Để lấy giá trị thời gian tác động, ta bơm 1 giá trị dòng điện chắc chắn tác động (Ví dụ 1,5 đến 3,0 lần ngưỡng cài đặt) và lấy Output (Trip) của rơ le về Hợp bộ để đo thời gian.
- Sau khi ghi lại các kết quả thử nghiệm, ta sẽ đánh giá kết quả ghi nhận được theo công thức tính toán sai số phần trăm như sau:
- Sau khi tính toán % sai số, ta so sánh kết quả sai số so với tài liệu kỹ thuật của nhà chế tạo.
- Nếu kết quả nằm trong giới hạn cho phép ta sẽ kết luận kết quả thử nghiệm đạt yêu cầu kỹ thuật.
