BẢO VỆ ĐIỆN ÁP
1. Nguyên lý làm việc
- Bảo vệ quá áp là chức năng bảo vệ làm việc dựa trên nguyên lý so sánh giá trị điện áp đo lường được Um với giá trị điện áp cài đặt trên rơle Ut (ngưỡng tác động). Khi Um ≥ Ut thì rơle sẽ tác động sau 1 khoảng thời gian cài đặt trước t.
- Bảo vệ kém áp là chức năng bảo vệ làm việc dựa trên nguyên lý so sánh giá trị điện áp đo lường được Um với giá trị điện áp cài đặt trên rơle Ut (ngưỡng tác động). Khi Um ≤ Ut thì rơle sẽ tác động sau 1 khoảng thời gian cài đặt trước t
2. Phân loại
Gồm 2 loại bảo vệ:
- Bảo vệ quá áp
- Bảo vệ kém áp
3. Ký hiệu chức năng
- Bảo vệ quá áp : F59
- Bảo vệ kém áp : F27

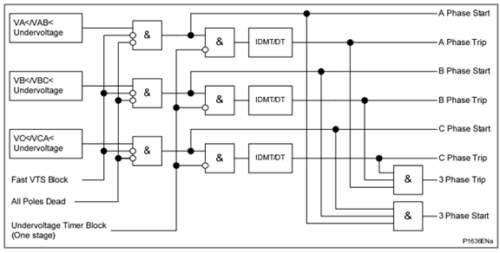

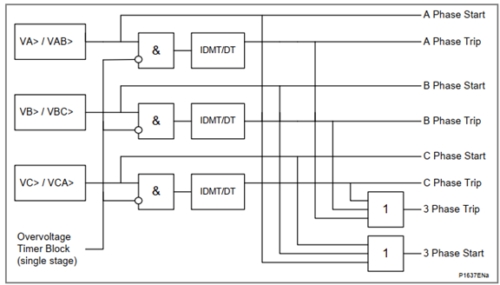

4. Sơ đồ logic làm việc trong Rơ le
5. Hướng dẫn thí nghiệm

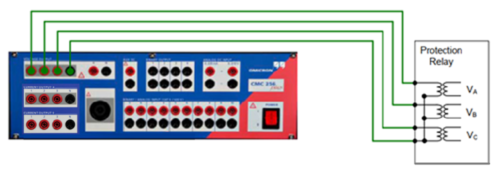

- Đấu nối sơ đồ mạch đúng theo hình bên dưới
- Mạch điện áp VA, VB, VC phải đấu nối đúng như thứ tự để tránh sự nhầm lẫn trong quá trình thử nghiệm
5.1. Thử nghiệm chức năng bảo vệ quá điện áp:
- Chọn kiểu mô phỏng sự cố quá điện áp pha A-B; B-C; C-A;A – B – C ở hợp bộ thử nghiệm.
- Đầu tiên bơm điện áp giá trị nhỏ để kiểm tra giá trị đo lường.
- Dựa vào giá trị chỉnh định bảo vệ quá điện áp trên rơle, tiếp tục tăng điện áp từ từ cho đến ngưỡng bảo vệ quá điện áp của rơle, khi nào rơle tác động chức năng bảo vệ quá điện áp thì dừng lại, giữ nguyên giá trị bơm và ghi lại giá trị điện áp tác động.
- Sau khi ghi số liệu điện áp tác động, giảm dần giá trị điện áp cho đến khi rơle không còn tác động chức năng bảo vệ quá điện áp thì dừng lại, đây chính là giá trị điện áp trở về.
5.2. Thử nghiệm chức năng bảo vệ kém điện áp:
- Chọn kiểu mô phỏng sự cố kém áp pha A – B – C ở hợp bộ thử nghiệm.
- Đầu tiên bơm điện áp giá trị nhỏ để kiểm tra giá trị đo lường.
- Nếu giá trị đo lường ghi nhận được đúng theo giá trị tính toán, sau đó ta bơm giá trị điện áp định mức lúc làm việc thực tế.
- Dựa vào giá trị chỉnh định bảo vệ kém điện áp trên rơle, tiếp tục giảm điện áp từ từ cho đến ngưỡng bảo vệ kém áp của rơle, khi nào rơle tác động chức năng bảo vệ kém điện áp thì dừng lại, giữ nguyên giá trị bơm và ghi lại giá trị điện áp tác động.
- Sau khi ghi số liệu điện áp tác động, tăng dần giá trị điện áp cho đến khi rơle không còn tác động chức năng bảo vệ kém điện áp thì dừng lại, đây chính là giá trị điện áp trở về.
5.3. Đánh giá kết quả :
- Sau khi ghi lại các kết quả thử nghiệm, ta sẽ đánh giá kết quả ghi nhận được theo công thức tính toán sai số phần trăm như sau:
- Sau khi tính toán % sai số, ta so sánh kết quả sai số so với tài liệu kỹ thuật của nhà chế tạo.
- Nếu kết quả nằm trong giới hạn cho phép ta sẽ kết luận kết quả thử nghiệm đạt yêu cầu kỹ thuật
